低溫液體輸送管路是工業氣體、科研裝置和超導系統中的基礎環節。液氦與液氮雖然同屬低溫介質，但二者沸點相差近 73K，汽化潛熱相差約 10 倍，這決定了管路在絕熱結構、材料選型、密封等和運維方式上幾乎走的是兩條不同的技術路線。搞清楚這些差異，是低溫管路選型、安裝和維護的前提。

　　一、介質物性決定管路設計起點

　　液氦在標準大氣壓下沸點為 4.2K(約 - 268.95℃)，密度僅 125kg/m3，汽化潛熱約 20.4kJ/kg，氣液膨脹比約 1:740。當溫度低于 2.17K 的 λ 點時，氦 - 4 還會進入超流態(He-II)，表現出零黏度、膜爬移和高熱導率等反常特性。液氮的沸點為 77.36K(約 - 195.8℃)，密度約 808kg/m3，汽化潛熱約 199kJ/kg，氣液膨脹比約 1:680，物性穩定，無超流現象。

　　這組數據直接帶來兩個后果：液氦單位質量攜帶的冷量少、價格高，管路漏熱哪怕只增加 1W，都會造成顯著的蒸發損耗;而液氮潛熱大、來源廣，對漏熱的容忍度相對寬松。因此液氦管路的設計核心是 "把每一絲漏熱都堵死"，液氮管路則可以在保冷效果與工程成本之間做更多權衡。

　　二、絕熱體系：從 "必須" 到 "可選"

　　液氦管路幾乎無一例外地采用高真空多層絕熱(VJ-MLI)結構。內管外纏繞由鋁箔與低導熱間隔材料交替疊合的多層絕熱層(通常 30 層以上)，夾層抽至 5×10?3Pa 以下的高真空，以同時阻斷氣體對流和輻射傳熱。對于長距離或大口徑液氦管線，還會在 4K 內管與 300K 外管之間增設一層 77K 液氮冷屏，冷屏外再包多層絕熱材料，把室溫輻射熱在 77K 層攔截掉，使到達 4K 內管的輻射漏熱降到低水平。這種 "內管 — 冷屏 — 外管" 的三層套管結構，是液氦管路區別于其他低溫管路的典型特征。

　　液氮管路的絕熱選擇則靈活得多。對長距離、不間斷輸送或精密供液場景，同樣采用真空絕熱管，夾層真空度一般控制在 0.004Pa 量，冷損可做到 0.5～2W/m。但在大口徑工業管線、食品速凍、冶金深冷等場景，硬質聚氨酯泡沫(PUR)、聚異氰脲酸酯泡沫(PIR)或泡沫玻璃等機械絕熱層更為常見，密度通常≥60kg/m3，導熱系數≤0.022W/(m?K)，外覆防潮層和防護殼。這類方案造價低、施工方便，但冷損通常在 5W/m 量，且需要定期檢查防潮層完整性。

　　三、材料與密封：氦原子的滲透難題

　　兩種管路的內管普遍采用奧氏體不銹鋼，液氦管路內管多指定 316L，液氮管路 304 即可滿足多數工況。外管方面，液氦管路必須用 304 不銹鋼以保證真空夾層的氣密性和;液氮管路的外保護管在非真空結構中可以使用碳鋼或玻璃鋼。

　　真正拉開差距的是密封要求。氦原子是自然界小的氣體分子，常溫下即可透過金屬晶界和非金屬密封件緩慢滲透。液氦管路的所有焊縫和可拆卸法蘭必須 通過氦質譜檢漏，整體氦漏率要求小于 1×10?? Pa?m3/s，密封件常選用金屬纏繞墊或銦絲冷焊結構。涉及超流氦的部位，普通橡膠密封完全失效，必須采用銦線密封等金屬冷焊方案。液氮管路的密封等則低一個數量，氟橡膠、聚四氟乙烯等耐低溫彈性體即可滿足多數工況。

　　此外，液氦真空夾層內通常放置活性炭或分子篩吸附劑(吸氣劑)，以吸附運行中緩慢釋放的殘余氣體，維持長達 10～20 年的真空壽命;液氮真空管路對吸附劑的依賴程度較低。

　　四、結構形式與連接方式

　　液氦管路以真空硬管為主，標準管段長度一般不超過 8.2m，連接方式分為真空承插卡箍(設計壓力≤0.8MPa)、真空承插法蘭(≤1.6MPa)和焊接(≤6.4MPa)三類。卡口式(bayonet)連接在液氦系統中尤為常見，它能在插拔過程中自動維持夾層真空，適合需要頻繁對接的實驗裝置。柔性液氦波紋管用于隔振段，但長度受冷損限制，通常較短。

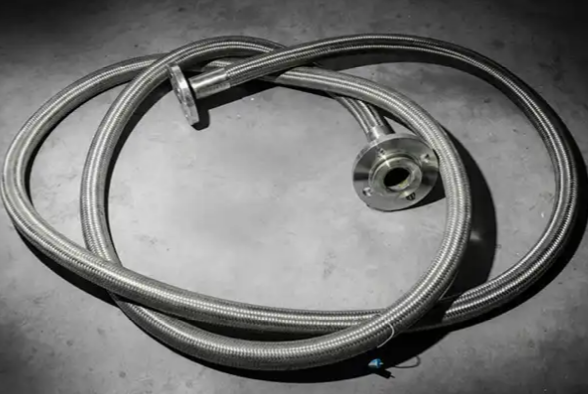

　　液氮管路的連接形式更豐富。真空絕熱液氮管同樣有卡箍、法蘭、焊接三種規格，工作壓力常見≤2.5MPa;泡沫保冷的工業液氮管則可以像普通工藝管道一樣焊接、法蘭連接，大口徑管線甚至采用承插式預制保溫管段現場拼裝。液氮真空軟管的應用也比液氦軟管廣泛得多，通徑從 DN10 到 DN100 均有成熟產品。

　　五、壓力等與冷損控制指標

　　按 JB/T 12665-2016 標準，低溫真空管道內管工作壓力上限為 4.0MPa，實際液氦和液氮管路大多運行在 1.6～3.2MPa 區間。但液氦系統由于介質密度低、靜壓頭小，且常與制冷機或超導磁體的低壓回路配合，運行壓力通常更低，不少液氦傳輸線工作壓力在 0.8MPa 以下。液氮系統則因廠區集中供液和高差輸送需要，壓力往往取 1.6～2.5MPa。

　　冷損指標上，液氦真空管路的設計目標是把每米漏熱壓到 1W 以下，部分帶冷屏的管線可做到 0.3W/m 量;液氮真空管路冷損一般在 0.5～2W/m，泡沫保冷管路則放寬到≤5W/m(25℃環境下)。結霜是液氮管路的常見問題，結霜后冷損可增加 30% 以上，因此保冷層外表面溫度需高于露點，接縫密封率要求≥95%。液氦管路外管通常接近室溫，基本不存在結霜問題。

　　六、應用場景與選型建議

　　液氦管路主要服務于超導磁體(核磁共振 MRI、粒子加速器、核聚變裝置)、量子計算稀釋制冷機、半導體低溫測試臺和航天地面試驗等場景。這些場合液氦成本高、冷量珍貴，管路必須配套氦氣回收系統，蒸發氣經壓縮機純化后重新液化，形成閉式循環。選型時優先考慮帶液氮冷屏的高真空多層絕熱硬管，接頭采用卡口或法蘭形式，預留真空抽口和吸附劑更換口。

　　液氮管路的覆蓋面更廣：生物樣本庫與醫療液氮輸送、食品速凍生產線、金屬深冷處理(高速鋼、軋輥、閥門)、半導體晶圓冷卻、工業氣體空分配套等。選型邏輯是：短距離、間歇使用可選真空軟管;長距離集中供液選真空硬管;大口徑、對成本敏感的工業管線選 PIR / 泡沫玻璃保冷結構。無論哪種方案，都需按 GB/T 4272 核算保冷層厚度，閥門和補償器部位做加強保冷。

　　七、運維要點差異

　　液氦管路的運維重心在真空度。夾層真空度劣化到 1×10?2Pa 以上時，漏熱會顯著上升，需重新抽真空;吸附劑飽和后需再生或更換。氦質譜檢漏是日常巡檢的核心手段，任何接頭處的氦濃度異常都要定位處理。超流氦回路還要檢查膜爬移導致的微量損耗。

　　液氮管路的運維重心在保冷層完整性和結霜排查。泡沫保冷層一旦受潮，導熱系數會急劇上升，需及時更換受潮段;真空絕熱管則關注外管結霜和接頭處冷橋。液氮蒸發氣可直接排放，無需回收，但密閉空間需配置氧濃度報警，防止氮氣置換導致窒息。

　　選型速查： 沸點 4.2K vs 77K、潛熱 20.4 vs 199kJ/kg、三層冷屏 vs 雙層 / 單層、氦質譜檢漏 10?? vs 常規氣密、閉式回收 vs 直排 —— 這五組對比基本覆蓋了液氦管路與液氮管路的核心分野。實際工程中，先按介質溫度和冷量價值確定絕熱等，再按壓力、通徑和安裝條件選連接形式，是比較穩妥的技術路徑。
